Мікрочип здається майже магією: подаємо електрику — і телефон відкриває відео, ноутбук запускає гру, банківська картка підтверджує платіж. Насправді всередині немає «маленького мозку» у людському сенсі. Є величезна кількість дуже крихітних перемикачів, які надзвичайно швидко відкриваються й закриваються.
Головна ідея проста: мікрочип не «розуміє» фото, текст чи музику. Він працює з електричними станами, які ми домовилися називати нулями й одиницями. А вже з цих нулів і одиниць програми збирають усе інше.
Що таке мікрочип у найпростішому вигляді

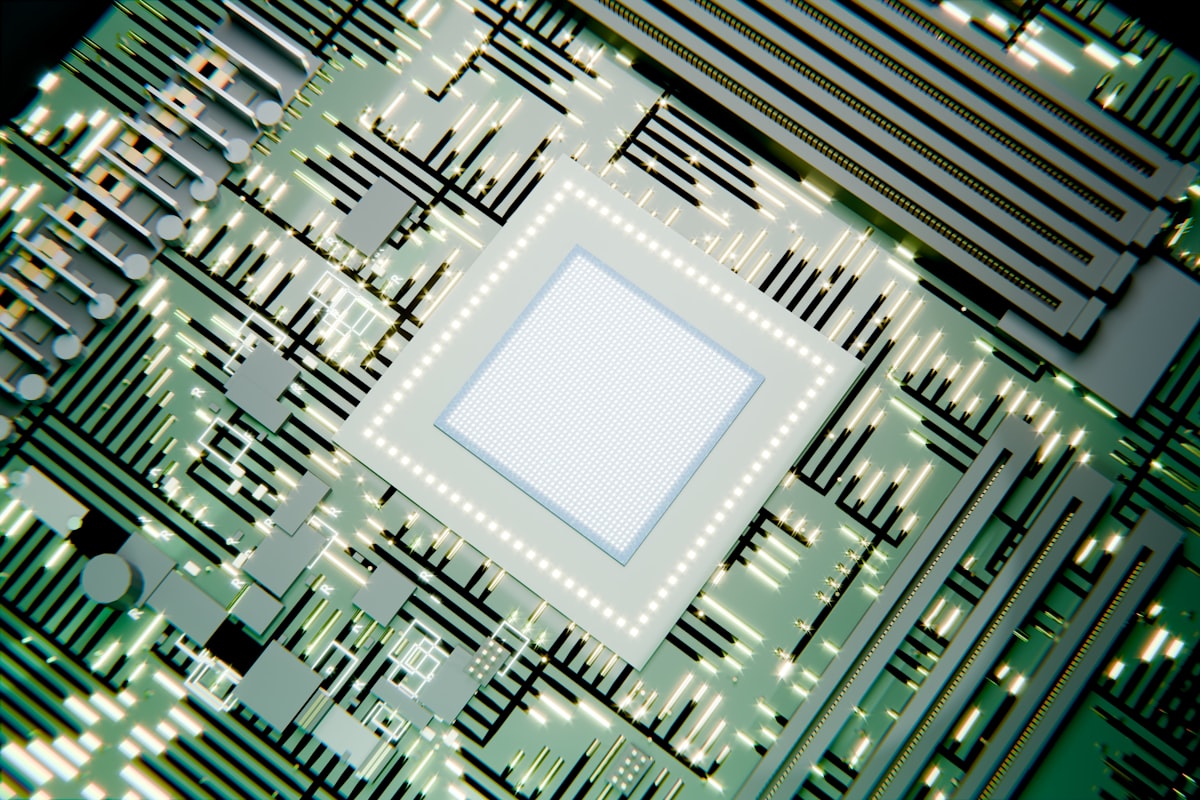

Мікрочип — це маленька пластинка напівпровідникового матеріалу, найчастіше кремнію, на якій створено електронну схему. На цій схемі можуть бути мільйони або мільярди транзисторів, провідників, комірок пам’яті та допоміжних блоків.
Якщо уявити місто, то транзистори — це світлофори й шлагбауми, провідники — дороги, а електричні сигнали — транспорт. Чип не рухає автомобілі, але спрямовує потоки сигналів так, щоб у потрібний момент отримати потрібний результат.
Саме тому мікрочипи бувають різними. Процесор виконує інструкції програм, графічний чип швидко рахує багато схожих задач для зображення, мікросхема пам’яті зберігає біти, а контролер у зарядці стежить за напругою та безпекою.
Чому все зводиться до нулів і одиниць
Електроніці зручно працювати не з розмитими значеннями, а з двома зрозумілими станами: сигнал є або сигналу немає, напруга висока або низька. У цифрових схемах ці стани позначають як 1 і 0.
Це не означає, що всередині чипа буквально лежать намальовані цифри. Нуль і одиниця — це домовленість. Наприклад, певний діапазон напруги схема сприймає як 0, інший — як 1. Такий підхід робить обчислення стійкішими: невеликий електричний шум не повинен одразу псувати результат.
З бітів будуються більші одиниці даних. Кілька бітів можуть означати число, літеру, колір пікселя, фрагмент звуку або частину машинної команди. Для людини це виглядає як текст чи картинка, але для чипа це послідовності електричних станів.
Транзистор — головний перемикач
Основа сучасного мікрочипа — транзистор. У спрощеному поясненні це електронний перемикач: він або пропускає струм, або не пропускає. На практиці все складніше, але для розуміння роботи чипів цієї аналогії достатньо.
Транзистор має керувальний вхід. Якщо на нього подати відповідний сигнал, шлях для струму відкривається. Якщо сигналу немає або він нижчий за потрібний рівень, шлях закритий. Так один електричний сигнал може керувати іншим.
Один транзистор сам по собі не робить «розумних» речей. Але коли транзисторів багато і вони з’єднані в правильні схеми, вони можуть виконувати логічні операції: «і», «або», «ні», порівняння, додавання, вибір між варіантами.
Як із перемикачів виходить логіка
Логічний елемент — це маленька схема з кількох транзисторів, яка має входи й вихід. Наприклад, елемент AND дає 1 лише тоді, коли на всіх потрібних входах теж 1. Елемент OR дає 1, якщо хоча б один вхід дорівнює 1. NOT перевертає сигнал: було 1 — стало 0, було 0 — стало 1.
Це звучить занадто просто для комп’ютера, але саме з таких базових операцій складаються складніші дії. Додавання чисел — це комбінація логічних схем. Порівняння «більше чи менше» — теж. Перехід до іншої інструкції програми — знову електрична логіка.
Можна уявити мікрочип як величезну фабрику з мільярдами крихітних воріт. Кожні ворота відкриваються або закриваються за простим правилом, але разом вони виконують дуже складну роботу.
Що робить процесор, коли запускає програму
Програма — це набір інструкцій. Процесор не читає їх як людина читає рецепт. Він отримує машинні команди, закодовані у бітах, і виконує їх одну за одною або паралельно, якщо архітектура це дозволяє.
Типовий цикл виглядає так: процесор бере інструкцію з пам’яті, розшифровує, що саме треба зробити, бере потрібні дані, виконує операцію і записує результат. Потім переходить до наступної інструкції.
Якщо команда каже додати два числа, процесор подає відповідні біти на арифметичний блок. Якщо команда каже перевірити умову, він порівнює значення. Якщо треба завантажити дані, він звертається до кешу, оперативної пам’яті або іншого пристрою через контролери.
Навіщо потрібен тактовий сигнал
У багатьох цифрових схемах є тактовий сигнал — регулярний електричний «ритм», який синхронізує роботу частин чипа. Його часто порівнюють із метрономом. На кожному такті певні блоки приймають нові значення, передають результат далі або переходять до наступного стану.
Частота процесора показує, скільки таких циклів може відбутися за секунду. Але вища частота не завжди автоматично означає пропорційно більшу швидкість. Важить і те, скільки роботи виконується за один такт, скільки ядер у процесора, наскільки швидка пам’ять і чи добре програма використовує доступні ресурси.
Саме тому два процесори з однаковою частотою можуть працювати по-різному. Архітектура, кеш, енергоспоживання, техпроцес і оптимізація програм мають велике значення.
Де в чипі зберігаються дані
Обчислення без пам’яті були б майже марними. Чипу треба десь тримати проміжні результати, адреси, інструкції та дані, з якими він працює прямо зараз.
Найшвидші маленькі сховища всередині процесора називаються регістрами. Вони дуже близько до обчислювальних блоків, тому доступ до них швидкий, але місця там мало. Далі йдуть рівні кешу — L1, L2, L3. Вони повільніші за регістри, але значно швидші за оперативну пам’ять.
Оперативна пам’ять зберігає більше даних, але доступ до неї займає більше часу. Постійне сховище — SSD або інша пам’ять — ще повільніше, зате зберігає інформацію після вимкнення живлення.
Чому мікрочипи такі маленькі
Чим менші елементи схеми, тим більше транзисторів можна розмістити на тій самій площі. Коротші відстані між елементами також можуть зменшувати затримки сигналів і енергоспоживання, хоча на сучасних масштабах з’являється багато інженерних проблем.
Виробництво чипів — це не ручне складання мікроскопічних деталей пінцетом. Схеми формують шарами на кремнієвій пластині за допомогою складних технологічних процесів, зокрема фотолітографії. Спрощено: на пластину наносять матеріали, вибірково «малюють» потрібні ділянки світлом і хімічно обробляють шари.
Через це один сучасний чип — результат роботи фізики, хімії, матеріалознавства, оптики, програмування й дуже точної інженерії.
Чому чип нагрівається
Коли транзистори перемикаються, вони споживають енергію. Частина цієї енергії переходить у тепло. Чим більше транзисторів активно працює, чим вища напруга й частота, тим більше тепла треба відвести.
Перегрів небезпечний: схема може працювати нестабільно або швидше зношуватися. Тому процесори мають тепловий захист, а комп’ютери й телефони використовують радіатори, вентилятори, теплові трубки, графітові прокладки або інші способи охолодження.
Коли пристрій знижує продуктивність через температуру, це називають тротлінгом. Він неприємний для користувача, але корисний для виживання електроніки.
Чому це не магія, а багато простих правил
Найважче в мікрочипах — не сама ідея перемикача. Найважче — зробити мільярди таких перемикачів маленькими, швидкими, надійними, енергоефективними й правильно з’єднаними. Один транзистор простий у поясненні, але сучасний процесор — це неймовірно складна система з багатьох рівнів.
Добра аналогія — мова. Одна літера проста. Кілька літер утворюють слово. Слова утворюють речення. Речення можуть описати закон, роман або інструкцію до ракети. Так само нулі й одиниці самі по собі примітивні, але з правильними правилами вони перетворюються на програми, відео, ігри та штучний інтелект.
Якщо хочете копнути глибше, можна почати з базового пояснення Intel про те, що таке напівпровідники, а потім перейти до тем транзисторів, логічних елементів і архітектури процесорів.
Коротко
Мікрочип працює завдяки величезній кількості транзисторів. Вони керують електричними сигналами, які представляють нулі й одиниці. З цих станів логічні схеми виконують прості операції, а з мільярдів таких операцій складається робота програм.
Тому коли телефон відкриває застосунок, усередині не відбувається чаклунство. Просто дуже багато крихітних перемикачів дуже швидко виконують дуже прості правила — і роблять це настільки злагоджено, що для нас результат виглядає як розумна машина.
